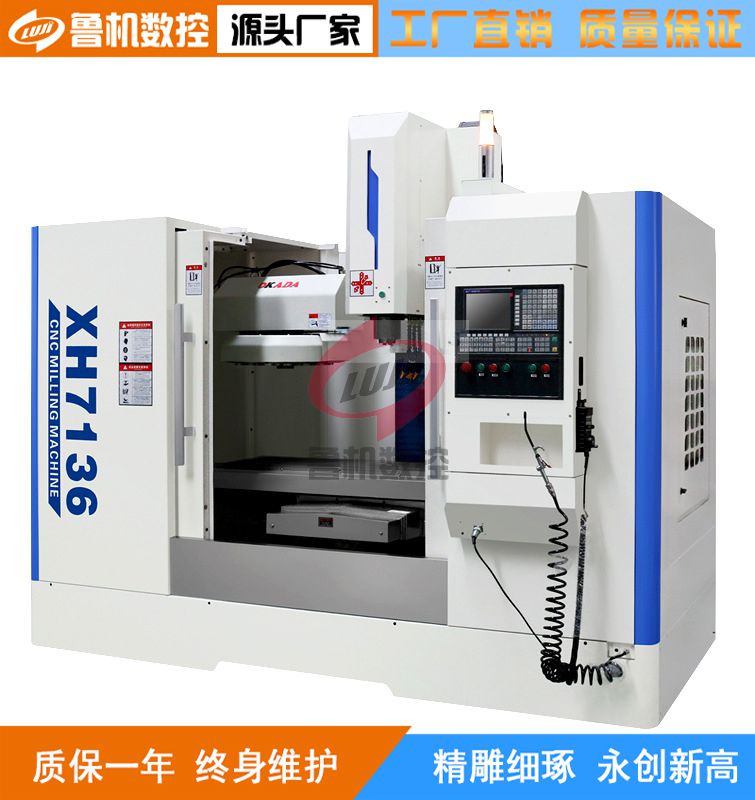

數控銑床XK7136B、XK7136C
采用灰鐵鑄鐵，經時效處理TURCITE-B耐磨片精密刮花,有效提高機床運動特性及切削所必備的接觸剛性。經給三軸采用C3級滾珠絲桿，配絲桿專用軸承雙支撐，做預拉處理，經鐳射檢測補償，確保傳動系統的剛性與精度比傳統結構機床提升30%以上。
立即咨詢
聯系熱線
17663205888
◆數控系統KND-2000M或FANUO 0i MD，廣數983M，華中808,KND-1000M

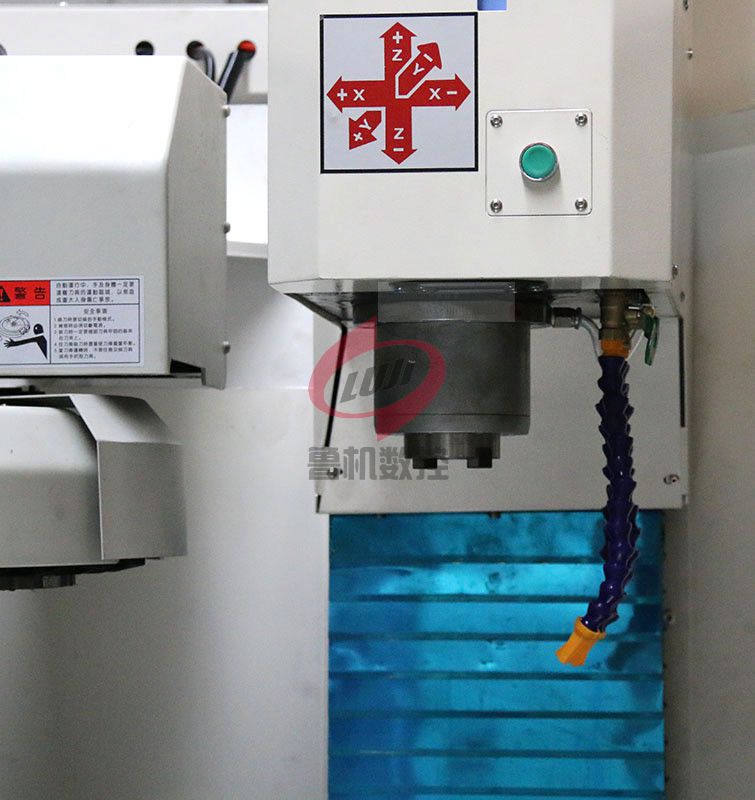

◆機頭臺灣丹銓8000轉機頭
◆絲杠臺灣上銀
◆軸承日本NSK
◆內防護上海華東外防護全防護
主要技術參數 | Specifications | units | XH7136 | XK7136 |

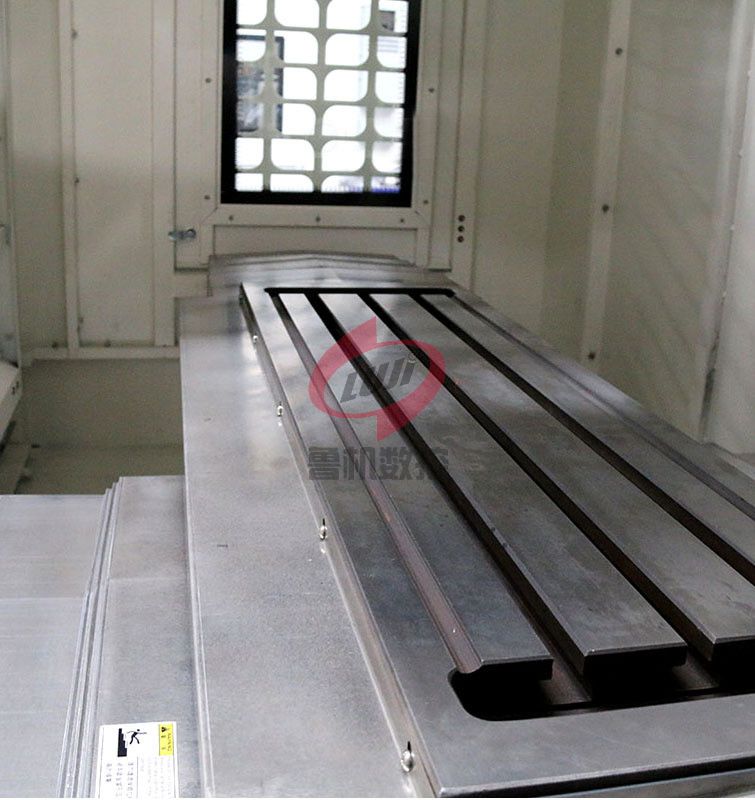

工作臺面積 | Table size | mm | 1250×360 | 1250×360 |
更大 載重 | Table maximum load | kg | 300 | 300 |
T型槽數/寬度/間距 | T slot(number-width-pitch) | 3-18-80 | 3-18-80 | |
X軸行程 | X axis travel | mm | 900 | 900 |
Y軸行程 | Y axis travel | mm | 350 | 350 |
Z軸行程 | Z axis travel | mm | 500 | 500 |
主軸中心至立柱導軌面距離 | Distance from spindle axis to column surface | mm | 460 | 460 |
主軸端面至工作臺面距離 | Distance between spindle nose and worktable | mm | 100-600 | 100-600 |
X/Y快速移動 | X/Y rapid traverse | m/min | 10 | 10 |
Z軸快速移動 | Z rapid traverse | m/min | 8 | 8 |
切削進給 | Cutting feed | Mm/min | 1-2000 | 1-2000 |
主軸更高 轉速 | Max.spindle speed | rpm | 8000 | 8000 |
主軸孔錐度 | Spindle taper | BT40 | BT40 | |
主電機額定功率 | Main motor power | kw | 5.5 | 5.5 |
工具類型 | Tools type | Armless type斗笠式 | Armless type斗笠式 | |
機床外形尺寸 | Machine dimension | mm | 3000x2400x2500 | 2220x1850x2350 |
機床重量 | Machine weight | kg | 2600 | 2200 |
◆采用灰鐵鑄鐵，經時效處理TURCITE-B耐磨片精密刮花,有效提高機床運動特性及切削所必備的接觸剛性。經給三軸采用C3級滾珠絲桿，配絲桿專用軸承雙支撐，做預拉處理，經鐳射檢測補償，確保傳動系統的剛性與精度比傳統結構機床提升30%以上。
